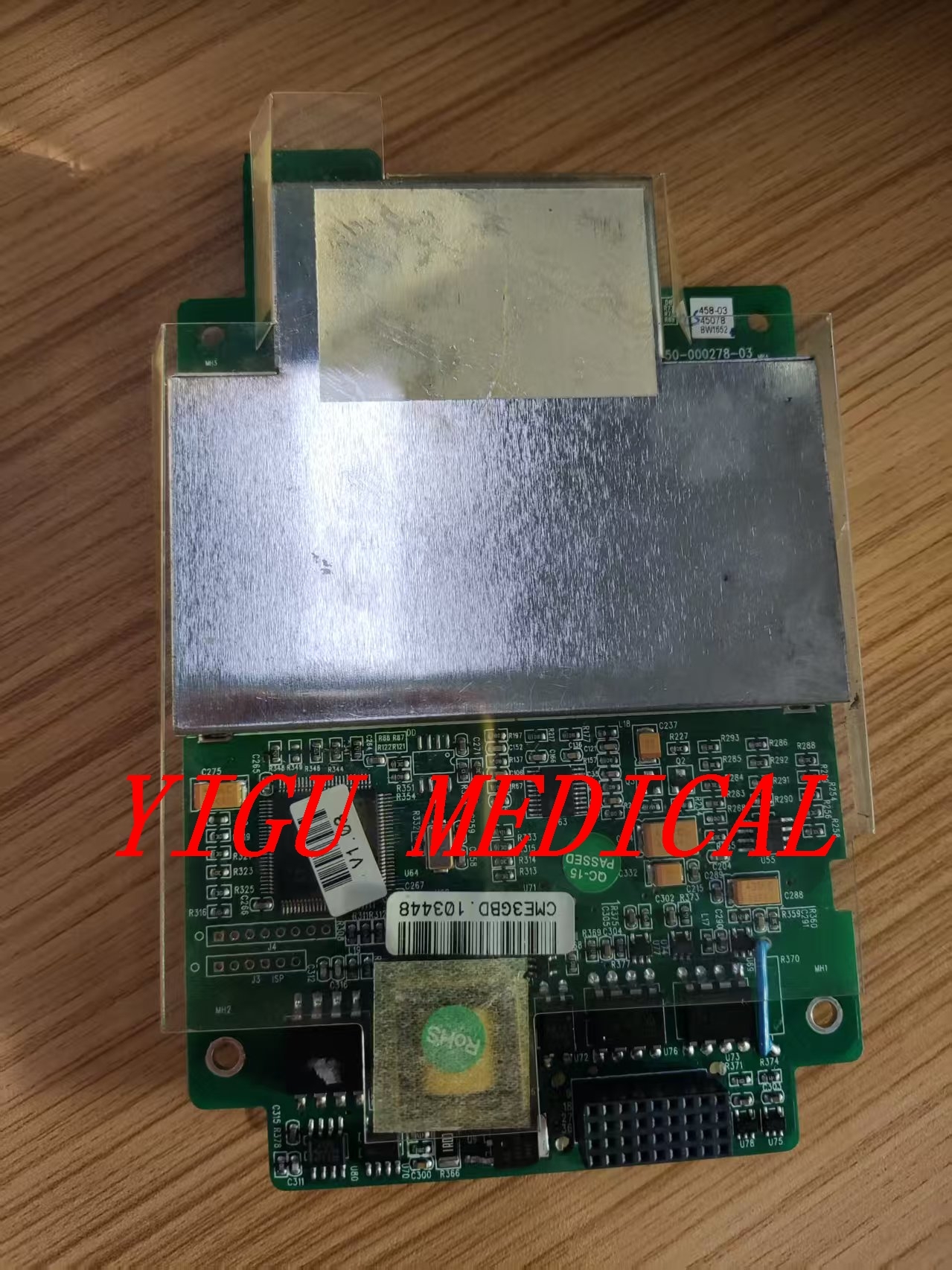

لوحة الأم لجهاز مراقبة المريض Comen C30 رقم القطعة E257384 بحالة جيدة

إليك مقدمة شاملة عن **لوحة الأم لجهاز مراقبة المريض Comen C30**:
**نظرة عامة**
جهاز Comen C30 هو جهاز مراقبة مريض متعدد المعلمات وصغير الحجم مصمم لمختلف الإعدادات السريرية. **لوحة الأم** (التي تسمى غالبًا **اللوحة الأم** أو **لوحة النظام**) هي لوحة الدوائر المطبوعة (PCB) المركزية التي تدمج جميع المكونات الإلكترونية وتسهل الاتصال بين الوحدات المختلفة.
**هندسة لوحة الأم**

**الوظائف الأساسية**
1. **مركز المعالجة المركزي:**
- يدمج البيانات من وحدات المعلمات (تخطيط كهربية القلب، SpO₂، NIBP، درجة الحرارة، التنفس، IBP، إلخ)
- يشغل نظام التشغيل وبرامج المراقبة
- يدير الإنذارات والحسابات وتخزين البيانات

2. **توزيع الطاقة والإدارة:**
- يحول طاقة الإدخال (AC/DC/البطارية) إلى الفولتية المطلوبة
- يدير شحن البطارية وتبديل الطاقة
- يوفر طاقة نظيفة ومنظمة للدائرة التناظرية الحساسة

3. **توجيه الإشارات والمعالجة:**
- التحويل من التناظري إلى الرقمي للإشارات الفسيولوجية
- معالجة الإشارات الرقمية (DSP) لتحليل الموجات
- تصفية الضوضاء وتقليل القطع الأثرية

**مكونات الأجهزة**

**الدوائر المتكاملة الرئيسية (ICs) على اللوحة**
- **المعالج الرئيسي:** عادةً ما تكون سلسلة ARM Cortex-A أو معالج مضمن مماثل
- **الذاكرة:**
- ذاكرة الوصول العشوائي DDR3 (عادةً 512 ميجابايت - 1 جيجابايت)
- تخزين NAND Flash (4-8 جيجابايت) لنظام التشغيل والبيانات
- من المحتمل فتحة بطاقة SD للتوسيع
- **FPGA/CPLD:** للمنطق المخصص والتحكم في التوقيت
- **دوائر إدارة الطاقة المتكاملة:** محولات DC-DC متعددة ومنظمات LDO
- **وحدات تحكم الاتصال:** وحدات تحكم CAN و USB و Ethernet و UART

**الأقسام الهامة من اللوحة**
1. **وحدة المعالجة المركزية/منطقة المعالجة:** المعالج المركزي مع ذاكرة الوصول العشوائي والذاكرة الفلاش
2. **الواجهة الأمامية التناظرية (AFE):** دوائر مكبر تخطيط كهربية القلب، وتكييف إشارة SpO₂
3. **قسم إمداد الطاقة:** منظمات الجهد، ودوائر إدارة البطارية
4. **قسم الواجهة:** موصلات للعرض ووحدات المعلمات والمنافذ الخارجية
5. **حاجز العزل:** موصلات ضوئية/مضخمات عزل لسلامة المريض

**الاتصال والواجهات**
**الموصلات الخارجية**
- **منافذ الوحدة:** لتوصيل وحدات المعلمات (عادةً موصلات خاصة)
- **واجهة العرض:** موصل LVDS أو eDP للوحة LCD
- **الشبكة:** منفذ RJ45 Ethernet
- **USB:** عادةً 2-4 منافذ USB 2.0/3.0
- **المنافذ التسلسلية:** RS-232 للأجهزة الخارجية (الطابعات، أجهزة التنفس الصناعي)
- **الصوت:** خرج مكبر الصوت للإنذارات
- **قارئ البطاقات:** لبطاقات SD/الذاكرة
**رؤوس داخلية**
- **واجهة الزر/LED:** عناصر التحكم والمؤشرات الموجودة على اللوحة الأمامية
- **موصل البطارية:** لحزمة البطارية الداخلية
- **موصل المروحة:** لمروحة التبريد
- **موصل مكبر الصوت:** مكبر صوت إنذار داخلي
- **منافذ JTAG/DEBUG:** لبرمجة/اختبار المصنع
**تكامل النظام**
**واجهة وحدة المعلمات**
يستخدم C30 عادةً **تصميمًا معياريًا** حيث:
- توفر اللوحة الأم **وظائف اللوحة الخلفية**
- كل معلمة (تخطيط كهربية القلب، SpO₂، إلخ) لها لوحة ابنة مخصصة
- الاتصال عبر **ناقل CAN** أو بروتوكول تسلسلي خاص
**بنية البرنامج**
- **نظام التشغيل:** نظام Linux المضمن أو VxWorks
- **طبقة التطبيق:** برنامج مراقبة Comen الخاص
- **عملية التمهيد:** U-Boot → نواة Linux → التطبيق

**المواصفات الفنية**

**الخصائص الكهربائية**
- **جهد الإدخال:** 12-24 فولت تيار مستمر (عادةً 19 فولت من محول الطاقة)
- **جهد البطارية:** عادةً 10.8-14.4 فولت (3 خلايا أو 4 خلايا ليثيوم أيون)
- **العزل:** الدوائر المتصلة بالمريض لديها عزل 4000 فولت+
- **استهلاك الطاقة:** 15-40 واط اعتمادًا على الوحدات النشطة

**مواصفات الأداء**
- **أخذ عينات تخطيط كهربية القلب:** ما يصل إلى 1000 هرتز لكل قناة
- **معدل تحديث SpO₂:** عادةً 1-2 قراءات في الثانية
- **وقت قياس NIBP:** 30-60 ثانية نموذجية
- **تخزين البيانات:** 72+ ساعة من بيانات الاتجاه

**المشكلات الشائعة واستكشاف الأخطاء وإصلاحها**
# **نقاط الفشل المتكررة**
1. **قسم الطاقة:**
- فشل محولات DC-DC
- صمامات منفوخة أو ثنائيات حماية
- أعطال دائرة شحن البطارية

2. **مشكلات الذاكرة/التخزين:**
- ذاكرة فلاش تالفة
- رقائق ذاكرة الوصول العشوائي الفاشلة
- تلف فتحة بطاقة SD

3. **مشكلات الواجهة:**
- موصلات تالفة من التبديل المتكرر للوحدات
- فشل اتصالات ناقل CAN
- مشكلات واجهة العرض

**أعراض فشل اللوحة الأم**
- **لا يوجد طاقة/لا يوجد تمهيد:** حتى مع وجود مصدر طاقة جيد
- **التجمد/التعطل المتقطع:** خاصة أثناء القياسات
- **مشكلات التعرف على الوحدة:** لم يتم اكتشاف الوحدات أو انقطاعها عن الاتصال
- **التحف المعروضة:** أشكال موجية أو رسومات مشوهة
- **البطارية لا تشحن:** على الرغم من وجود بطارية جيدة ومصدر طاقة

**الصيانة والخدمة**

**الصيانة الوقائية**
- **التنظيف المنتظم:** إزالة الغبار (يوصى بالهواء المضغوط)
- **فحص الموصل:** تحقق من وجود دبابيس منحنية أو تآكل
- **تحديثات البرامج الثابتة:** قم بتطبيق تحديثات الشركة المصنعة بحذر
- **التبريد:** تأكد من التشغيل الجيد للتهوية والمروحة
