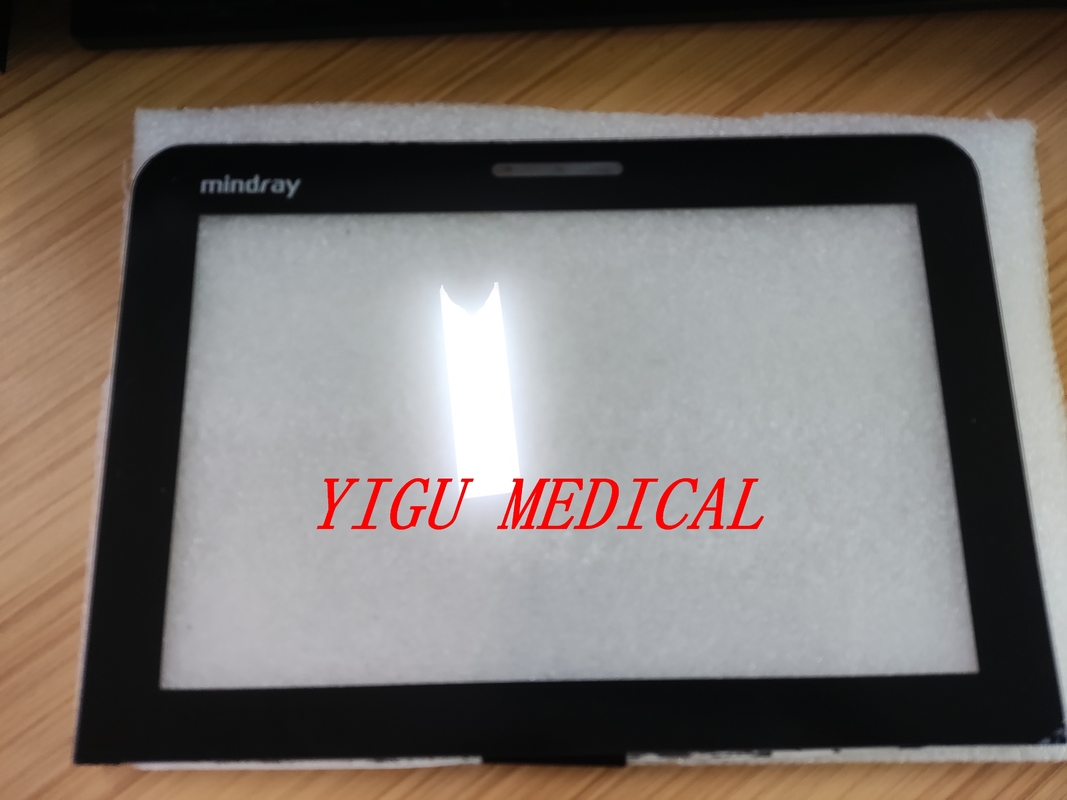

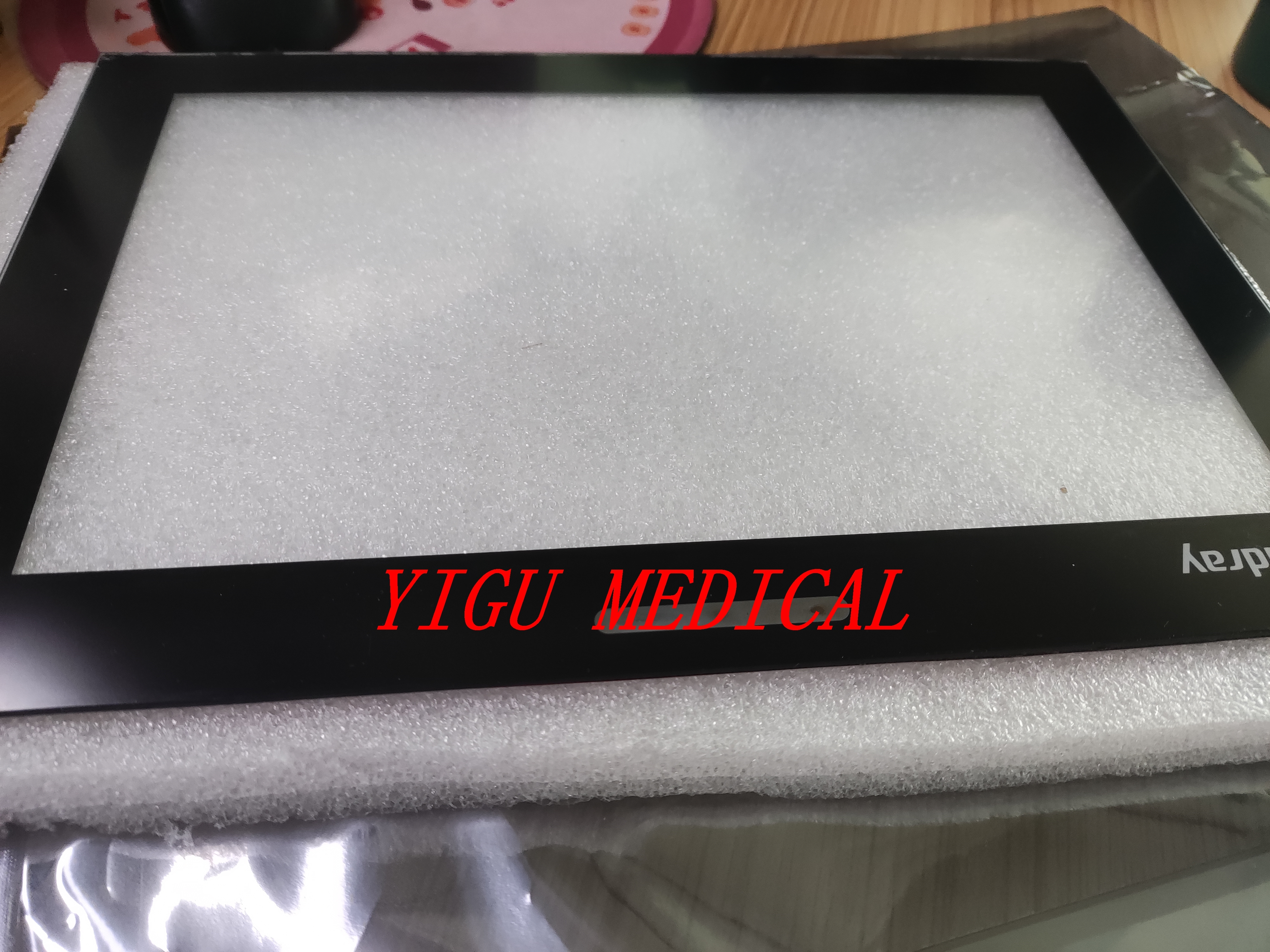

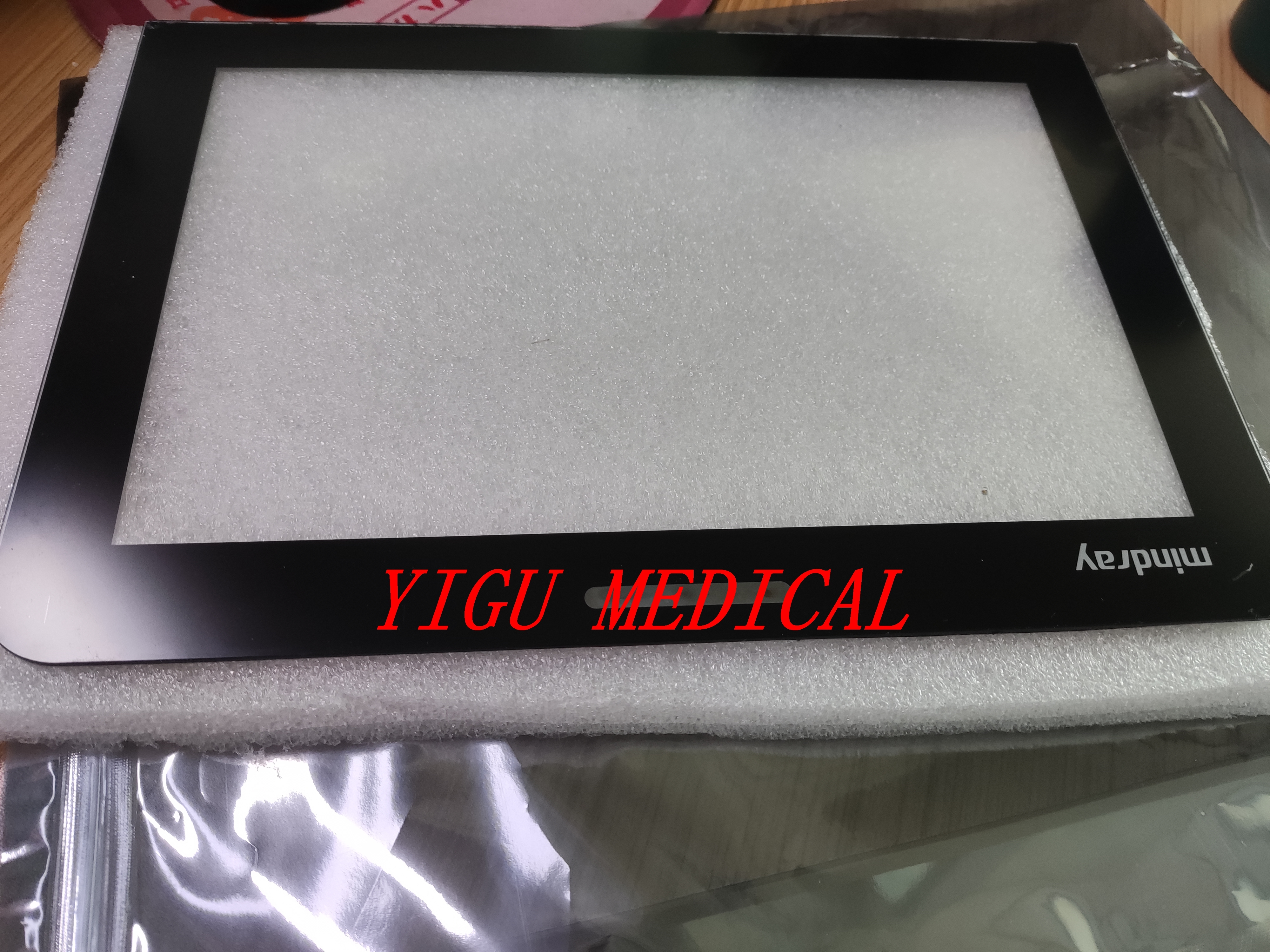

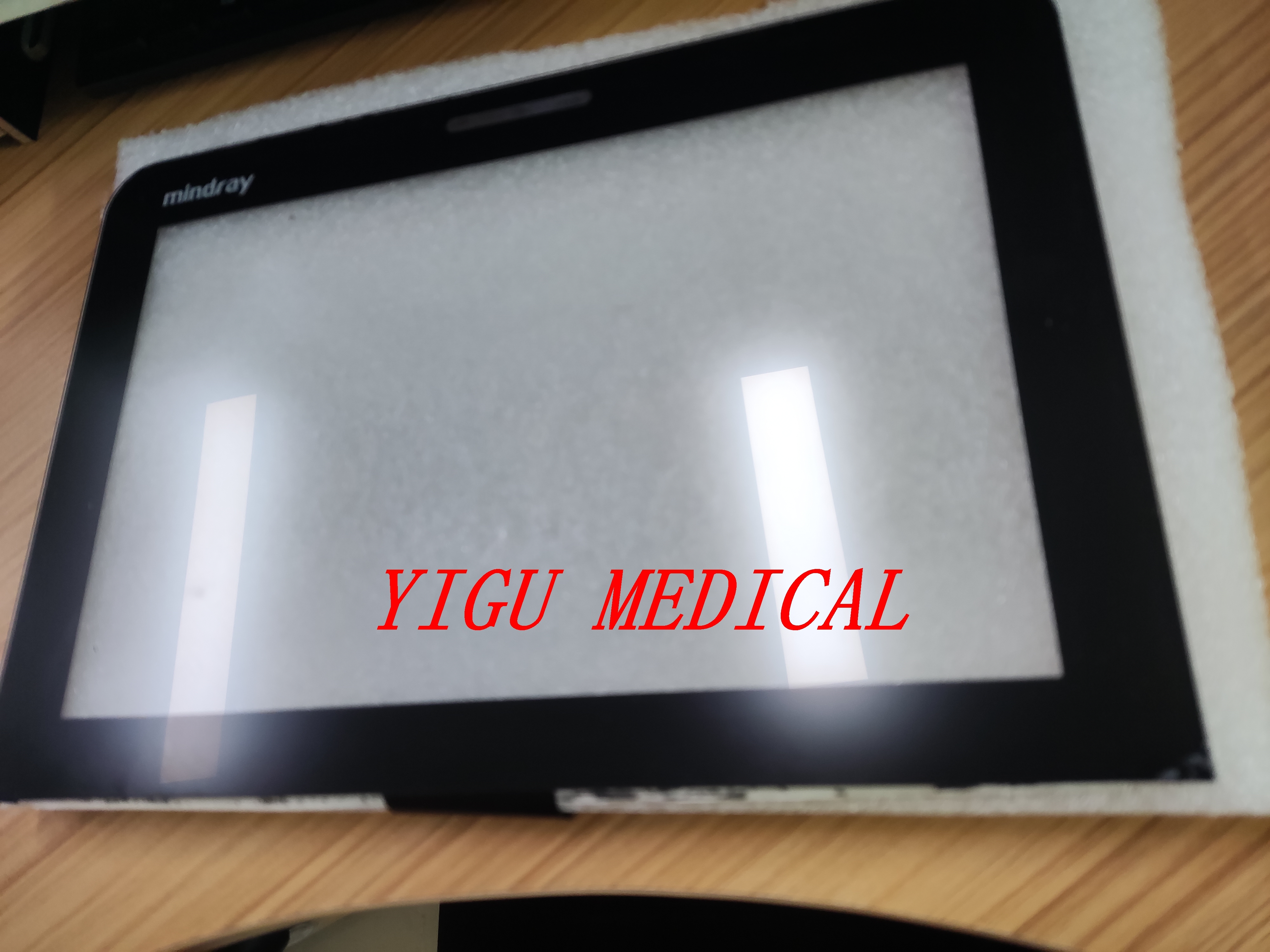

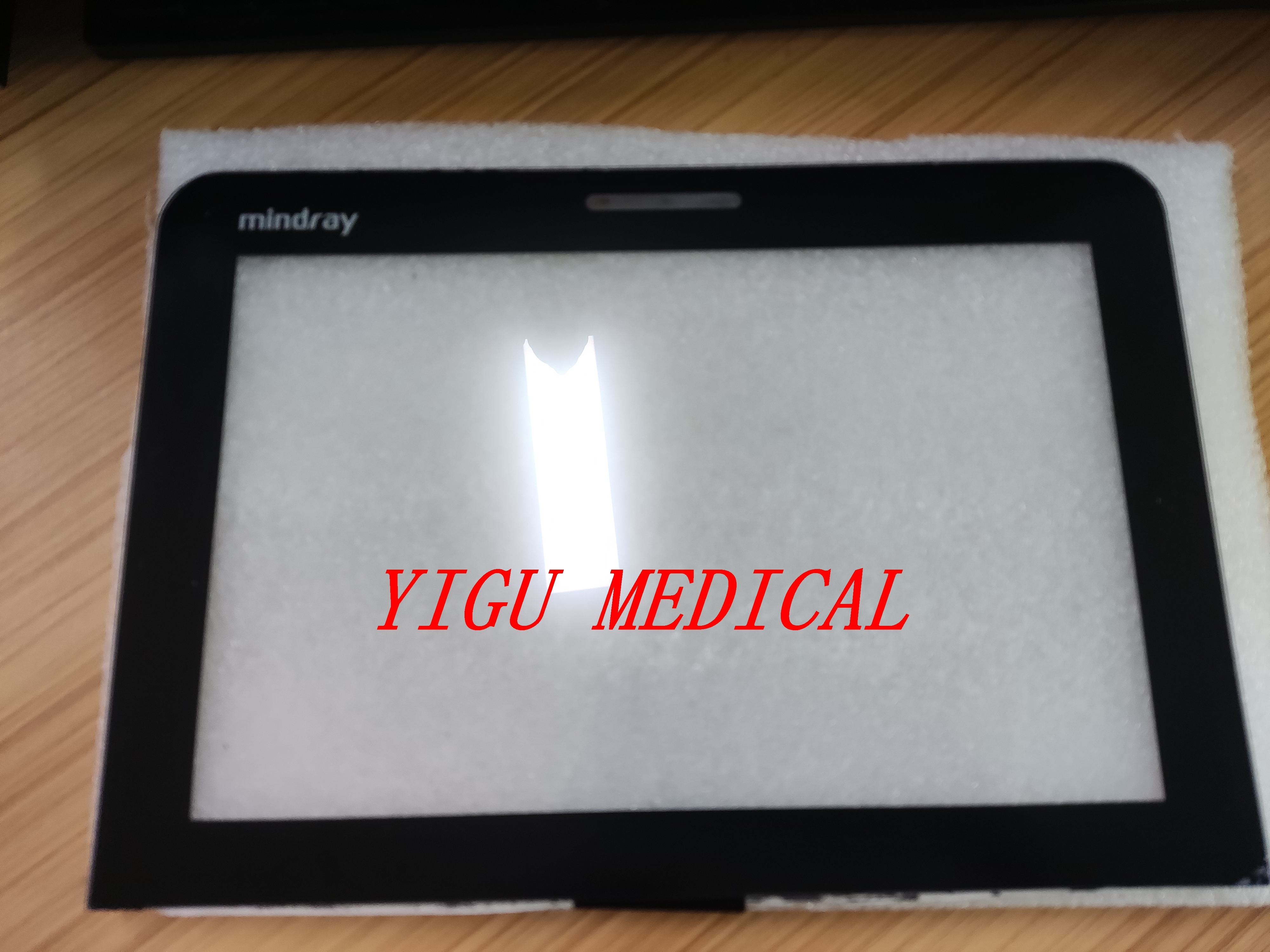

شاشة لمس جهاز مراقبة المريض Mindray EPM10 مع ضمان 90 يومًا

منتوج وصف

شاشة تعمل باللمس لجهاز مراقبة المريض Mindray EPM10 مع ضمان لمدة 90 يومًا

نظرة عامة: واجهة المستخدم الأساسية

تعد شاشة اللمس الموجودة في جهاز مراقبة المريض **Mindray EPM10** مكونًا متكاملاً يعمل بمثابة نقطة التفاعل الرئيسية بين الطبيب والجهاز. فهو يستبدل أو يكمل الأزرار والمقابض المادية التقليدية بواجهة حديثة وبديهية وقابلة للتكوين برمجيًا للتحكم في جميع جوانب المراقبة.

إنها ليست مجرد شاشة عرض؛ إنه نظام إدخال معقد مصمم للبيئة السريرية سريعة الخطى.

الوظائف والميزات الرئيسية

1. **إدخال المستخدم الأساسي:**
* يسمح للأطباء بالوصول إلى القوائم وتغيير الإعدادات وتعيين حدود التنبيه وتجميد الأشكال الموجية ومراجعة الاتجاهات مباشرة عن طريق لمس الشاشة.
* يوفر هذا واجهة مرنة حيث يمكن لعناصر التحكم أن تتغير حسب السياق بناءً على المعلمة أو الوضع المحدد.

2. **شاشة عالية الدقة:**
* تعرض الشاشة جميع المعلومات الهامة للمريض في وقت واحد، بما في ذلك:
* الأشكال الموجية في الوقت الحقيقي (ECG، SpO₂، RESP، IBP، إلخ.)
* قيم العلامات الحيوية العددية (HR، NIBP، SpO₂، درجة الحرارة)
* رسائل التنبيه والإعدادات
* التركيبة السكانية للمرضى
* حالة البطارية والاتصال بالشبكة

3. **المتانة والتصميم السريري:**
* **النوع:** من المؤكد تقريبًا أنها **شاشة لمس سعوية مسقطة (PCAP)**، وهي نفس التقنية المستخدمة في الهواتف الذكية والأجهزة اللوحية الحديثة. توفر هذه التقنية:
* وضوح ممتاز وقدرة اللمس المتعدد.
* حساسية عالية واستجابة.
* المتانة، فهو عبارة عن سطح زجاجي صلب بدون غشاء متحرك.
* **طلاء واقي:** تتميز الشاشة بطبقة زجاجية قوية مقاومة للخدش لتحمل التنظيف والتطهير المستمر في بيئة المستشفى.
* **الترابط البصري (محتمل):** لتحسين إمكانية القراءة في البيئات الساطعة (مثل غرف العمليات ذات الأضواء القوية)، غالبًا ما يتم ربط شاشة LCD بصريًا بالزجاج الذي يعمل باللمس. تعمل هذه العملية على تقليل الانعكاس والوهج الداخلي، مما يؤدي إلى تحسين التباين وإمكانية العرض من زوايا واسعة.

المكونات المشتركة لمجموعة شاشة اللمس EPM10

عادةً ما تكون "شاشة اللمس" عبارة عن مجموعة متكاملة تتكون من عدة طبقات:

1. **الطبقة العليا: زجاج واقي**
* السطح الخارجي الصلب والمتين الذي يلمسه المستخدمون. تمت معالجته بطبقة **مضادة للوهج** و**مضادة لبصمات الأصابع**.

2. **طبقة مستشعر اللمس (جزء "اللمس"):**
* شبكة رقيقة وشفافة من الأقطاب الكهربائية (عادة ما تكون مصنوعة من أكسيد القصدير الإنديوم - ITO) التي تكتشف وجود وموقع الشحنة السعوية للإصبع.

3. **لوحة عرض LCD (الجزء "الشاشة"):**
* شاشة TFT LCD الفعلية التي تولد الصور والبيانات. إنها شاشة طبية عالية الجودة مصممة لتمثيل الألوان بدقة ووضوح الموجي.

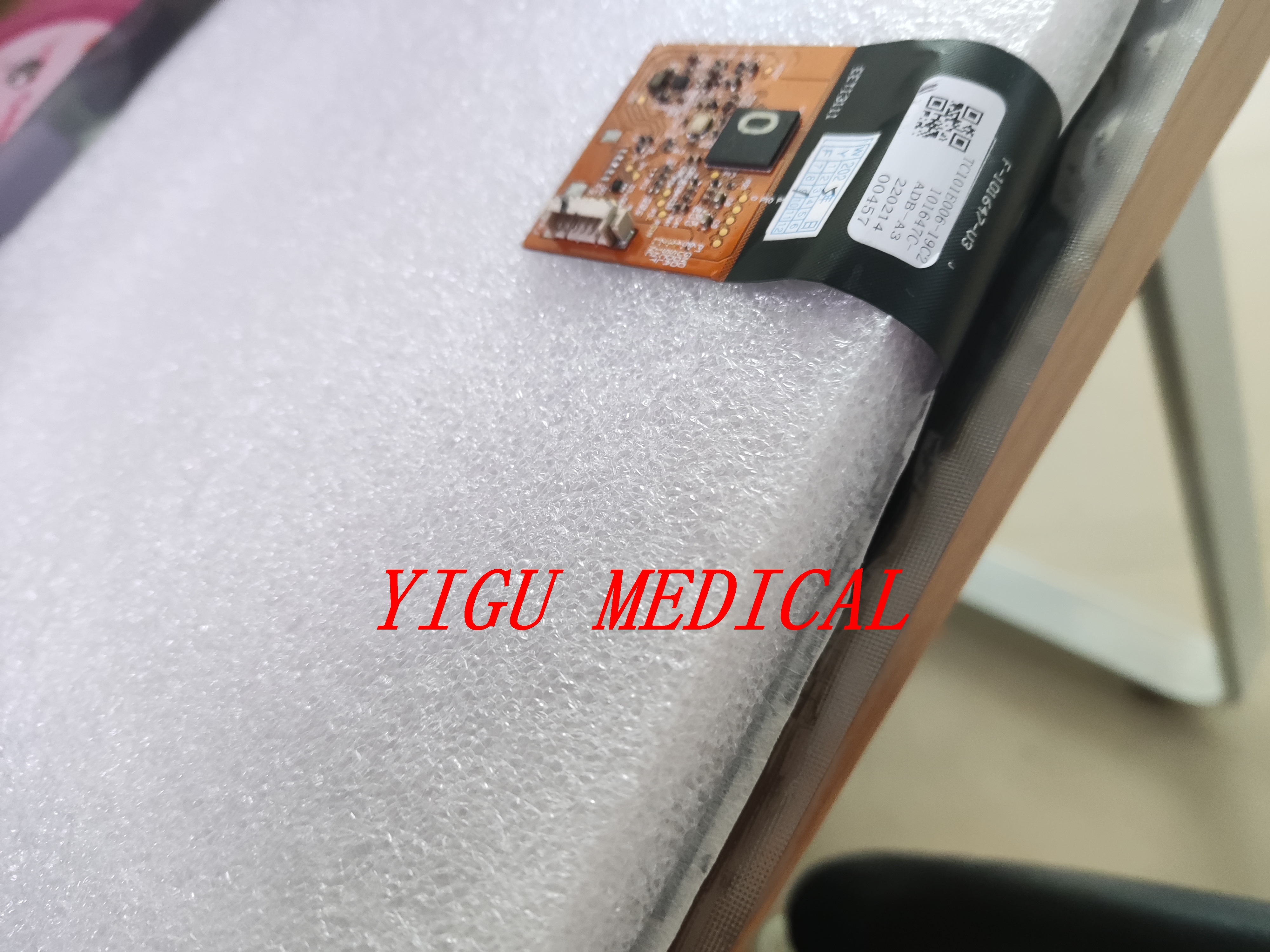

4. ** لوحة تحكم بشاشة تعمل باللمس: **
* لوحة دوائر صغيرة مخصصة تتصل بطبقة المستشعر الرئيسية. وظيفتها هي:
* قم بمسح مستشعر اللمس بشكل مستمر لإدخاله.
* رقمنة موقع اللمس.
* قم بنقل هذه البيانات إلى اللوحة الرئيسية للشاشة عبر واجهة قياسية (مثل USB).

5. ** LVDS / كابل العرض: **
* كابل منفصل يحمل إشارة الفيديو من اللوحة الرئيسية للشاشة إلى لوحة LCD.

المشكلات الشائعة ونقاط الفشل

1. **الأضرار الجسدية:**
* **الشقوق:** قد يؤدي الضرر الناجم عن الصدمات إلى تشقق الزجاج الخارجي. على الرغم من أن اللمس قد لا يزال يعمل في بعض المناطق، إلا أن الشاشة المتشققة تشكل خطرًا على مكافحة العدوى وتتطلب عادةً استبدالًا كاملاً.
* **الانفصال:** بمرور الوقت أو بسبب التعرض للمواد الكيميائية، يمكن أن تبدأ طبقات التجميع في الانفصال، مما يسبب فقاعات أو مناطق غائمة.

2. **فشل وظيفة اللمس:**
* **انجراف المعايرة:** تصبح استجابة اللمس غير دقيقة (على سبيل المثال، يؤدي لمس أحد الأيقونة إلى تنشيط رمز آخر). يمكن تصحيح ذلك غالبًا من خلال إجراء **معايرة اللمس** في قائمة الخدمة.
* **فشل كامل في اللمس:** تعمل الشاشة، لكن الإدخال باللمس لا يعمل. يحدث هذا عادة بسبب:
* **لوحة تحكم تعمل باللمس ** معيبة.
* كابل مرن لمستشعر اللمس مفصول أو تالف.
* فشل في اللوحة الأم في توفير الطاقة أو معالجة الإشارة.

3. **مشكلات العرض (المتأصلة في شاشة LCD):**
* **وحدات البكسل الميتة:** وحدات البكسل التي تم إيقاف تشغيلها بشكل دائم، وتظهر كنقاط سوداء.
* **وميض الشاشة أو حدوث خلل فيها:** يحدث غالبًا بسبب وجود خلل في لوحة LCD، أو كابل LVDS غير مثبت، أو فشل اللوحة الرئيسية.
* **فشل الإضاءة الخلفية:** تظهر الشاشة معتمة أو مظلمة تمامًا، ولكن يمكنك رؤية البيانات بشكل خافت باستخدام مصباح يدوي. يشير هذا إلى فشل مصابيح LED الخلفية.

ملاحظات الخدمة والصيانة

*التنظيف:** استخدم فقط الأقمشة الناعمة الخالية من الوبر والمطهرات المخصصة للمستشفيات التي أوصت بها شركة Mindray (عادةً كحول الأيزوبروبيل أو المناديل المبللة المعتمدة على بيروكسيد الهيدروجين). تجنب الملابس الكاشطة والمواد الكيميائية القاسية.
* **المعايرة:** إذا أصبح اللمس غير دقيق، فيمكن لفني الطب الحيوي المؤهل إجراء إعادة معايرة شاشة اللمس باستخدام قائمة الخدمة المخفية بالجهاز.
* **تعقيدات الاستبدال:** يعد استبدال مجموعة شاشة اللمس عملية إصلاح متخصصة. غالبًا ما يتطلب الأمر تفكيك الإطار الأمامي للشاشة والتعامل مع الموصلات الدقيقة. **يجب أن يتم ذلك بواسطة موظفين مدربين.**
* **الوحدة المتكاملة:** لأغراض الإصلاح، غالبًا ما يتم بيع شاشة اللمس وشاشة LCD وأحيانًا الإطار الأمامي كوحدة واحدة مجمعة مسبقًا لضمان المحاذاة والإغلاق المناسبين.

باختصار، ** شاشة اللمس Mindray EPM10 عبارة عن واجهة لمس سعوية عالية الجودة من الدرجة الطبية ** مصممة للموثوقية والوضوح والتشغيل البديهي في بيئات الرعاية الحرجة. يؤثر فشلها بشكل مباشر على سهولة استخدام الشاشة، مما يجعلها واحدة من أكثر المكونات شيوعًا التي يمكن للمستخدم استبدالها والتي تتطلب خدمة احترافية.
