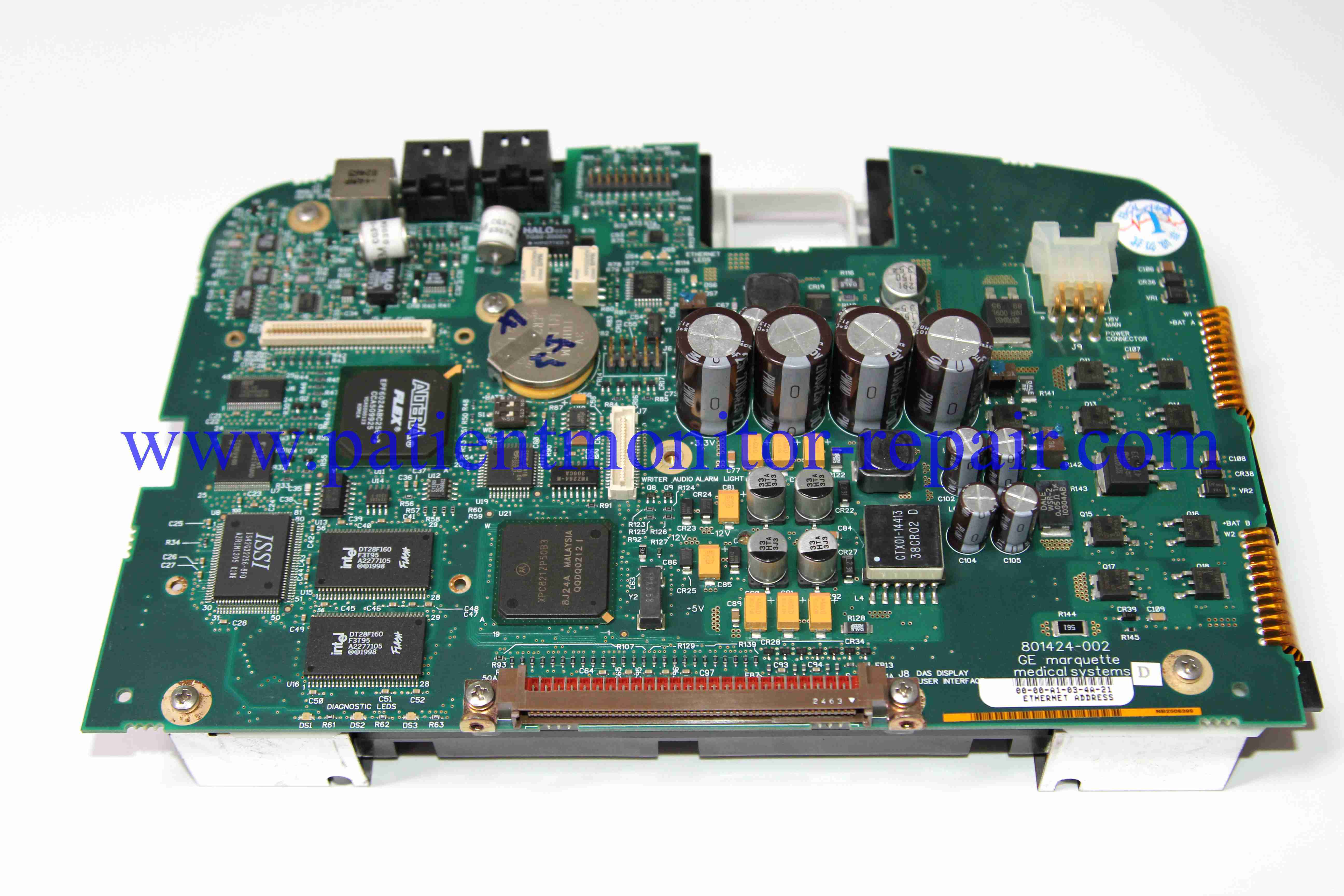

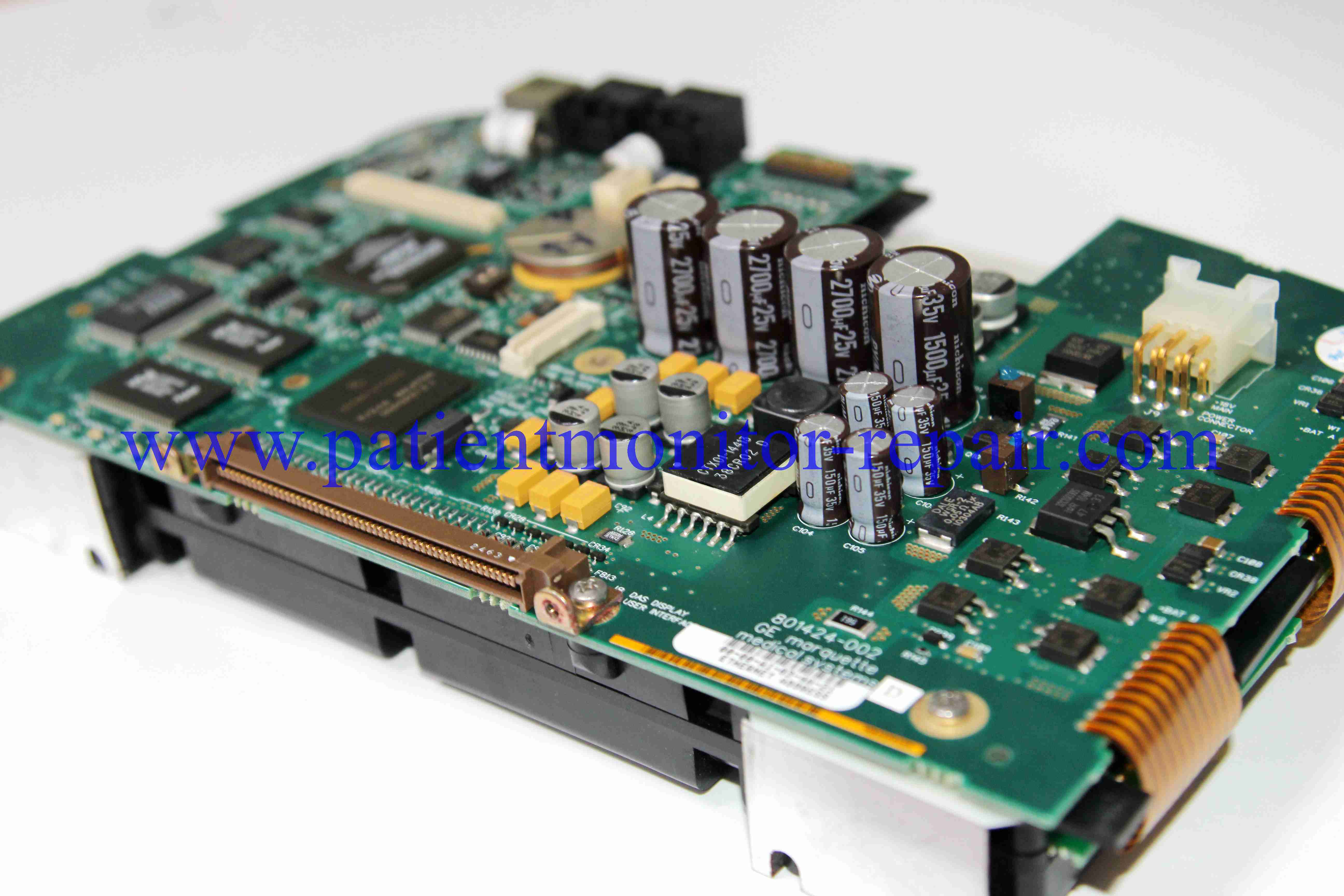

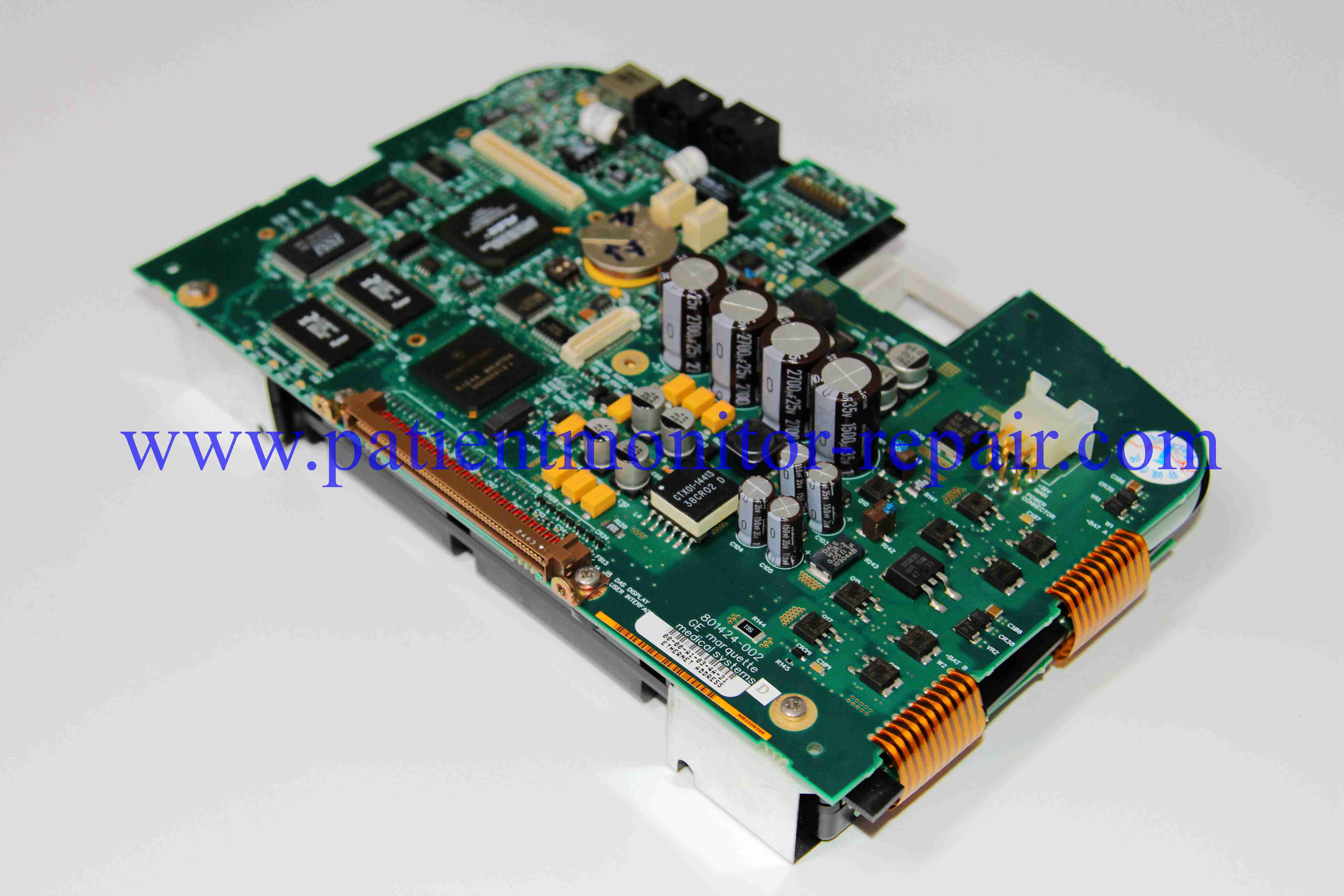

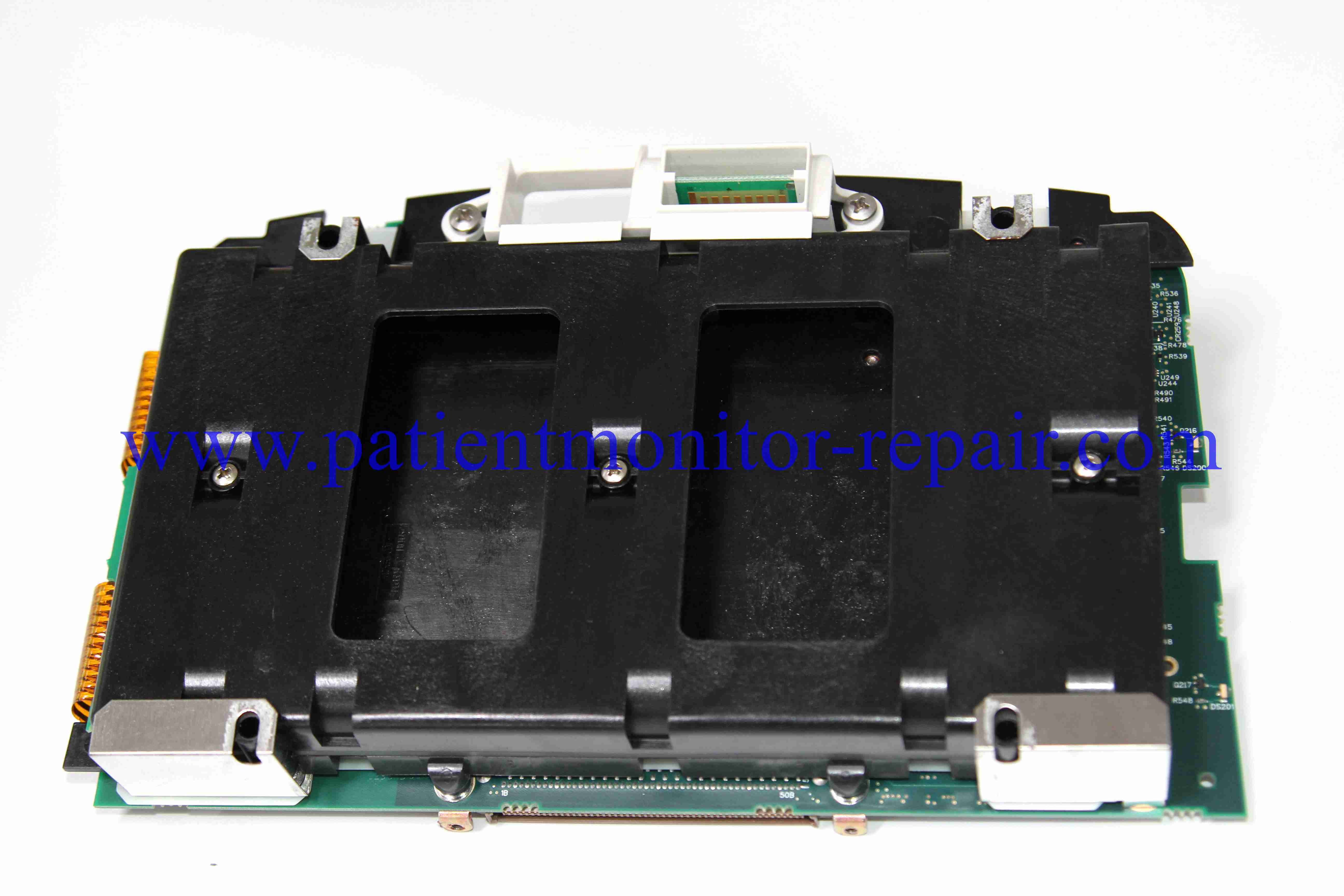

اللوحة الرئيسية GE DASH3000 4000 5000 لوحة الأم لمراقبة المرضى

منتوج وصف

هنا دليل نقطة بنقطة حول كيفية استخدام GE DASH 3000/4000/5000 الشاشة الأم لمراقبة المريض،فنيين مؤهلين في المعدات الطبية الحيوية (BMETs).

إخلاء مسؤولية مهماللوحة الأم هي المكون الداخلي الأساسي. "الاستخدام" يشير إلى إجراءات التثبيت والاختبار وإصلاح الأخطاء من خلالفنيون مدربونهذا ليس دليلًا للاستخدام السريري من قبل مقدمي الرعاية الصحية.

1الاحتياطات اللازمة قبل التركيب والسلامة

• تحقق من توافق النموذج:تأكد من أن اللوحة الأم البديلة متوافقة بشكل صريح مع نموذج DASH الخاص بك (3000، 4000، أو 5000) وتكوينها الدقيق للأجهزة.لوحة لـ DASH 5000 قد لا تعمل في DASH 3000 والعكس صحيح.

• أطفئ و انقطعقم بإيقاف تشغيل جهاز المريض بالكامل، وقطع الاتصال به من الطاقة الكهربائية المتغيرة، وأخرج الشاشة من الجدار أو القطب، وأخرج البطارية الرئيسية.

• الحماية من الإفرازات الكهربائية: إلزاميةارتدي دائمًا حزام معصم مضاد للستاتيكية مثبت بشكل صحيح والعمل على فرشة آمنة من ESD. تحتوي اللوحة الأم على رقائق BGA حساسة للغاية والمكونات تتضرر بسهولة من الكهرباء الثابتة.

• إعداد البيئة:العمل في منطقة نظيفة ومضاءة جيداً وخالية من الجهد الثابت لتجنب التلوث أو التلف الجسدي لللوح.

• جمع الأدوات والوثائق:لديهم الأدوات اللازمة (على سبيل المثال، مفاتيح المسامير توركس، spudgers) ، وبشكل حاسم،دليل الخدمة الرسمي للشركةلعملية تفكيكه معقدة وتتطلب توجيه دقيق

2إزالة اللوحة الأم القديمة

• تفكيك الشاشة:اتبع الخطوات الدقيقة في دليل الخدمة لإزالة الهيكل الخارجي والحاجز الأمامي وتركيب الشاشة للوصول إلى المكونات الداخلية.هذه العملية معقدة وتتضمن خطوات كثيرة وكابلات.

• روابط المستندات:قبل أن أقطع أي شيءالتقاط الصور عالية الدقةوخلق مخططات لجميع كابلات الشريط، وسلاسل الأسلاك، وموصلات متصلة باللوحة الأم الحالية. لاحظ اتجاه جميع كابلات الشريط.عدم ربطها هو السبب الرئيسي للفشل.

• أقطع الكابلاتقم بفصل جميع الكابلات بعناية من اللوحة الأم القديمة. العديد من الموصلات لديها قفلات أو قفلات ZIF (Zero Insertion Force) التي يجب أن تُقلب بعناية قبل إزالة الكابل.

• فك المسمار و إزالة:فك اللوحة الأم من أجزاء تركيبها. ارفع اللوحة بعناية مباشرة فوق وخارج الهيكل ، وتجنب أي اتصال مع المكونات الأخرى.

3تثبيت اللوحة الأم الجديدة

• تفقد المجلس الجديد:فحص البصرية اللوحة الأم الجديدة لأي علامات على تلف مادي، أو دبوس منحنية، أو مكونات تالفة أثناء الشحن.

• الموقع والأمان:ضع اللوحة الرئيسية الجديدة في المرتبة الصحيحة مع ثقوب التثبيت. اخفضها بعناية إلى مكانها وأثبتها بالمسامير الصحيحة. تجنب أي ثني لللوح.

• إعادة توصيل الكابلات:باستخدام الوثائق المسبقة الخاصة بك (الصور / الرسوم البيانية) ، إعادة الاتصال بشكل منهجيكل شيءالكابلات والأسلاك إلى مواقعها الدقيقة على اللوحة الأم الجديدة.

  • تأكد من أن كل مرفق ثابت ومتين

  • من المهم أن تتذكر إعادة تشغيل قفل (زيف)على أجهزة توصيل كابلات الشريط بعد إدخالها. سيسبب كابل الشريط الضعيف عطل في الشاشة أو الشاشة اللمسية.

• إعادة تجميع الشاشة:قم بعكس عملية تفكيك الشاشة بعناية لإعادة تجميع الشاشة تأكد من أن جميع المكونات مرتبة بشكل صحيح وجميع المسامير مشددة إلى العزم المحدد.

4اختبار ما بعد التثبيت والمعايرة والتكوين

• تشغيل الطاقة الأولية:أعد إدخال البطارية وربط الشاشة بالطاقة المتغيرة

• لاحظ بدء التشغيلسيقوم الجهاز بإجراء اختبار ذاتي موسع. لاحظ أي رموز خطأ (مثل أخطاء FPGA أو DSP أو ذاكرة) تشير إلى تركيب غير صحيح أو لوحة معيبة.

• أدخل وضع الخدمة:ستحتاج إلى الوصول إلى المخبأوضع الخدمةلإكمال التثبيت. هذا ينطوي عادة على تسلسل مفاتيح محدد عند بدء التشغيل (مفصل في دليل الخدمة).

• معايرة الشاشة اللمسية:خطوة حاسمة. استخدم أداة المعايرة داخل وضع الخدمة لتحديد معايير الشاشة اللمسية بدقة. الشاشة اللمسية غير المعايرة لن تكون قابلة للاستخدام.

• تحقق من تكوين الأجهزة:قد يكون من الضروري تكوين اللوحة الأم في وضع الخدمة لتتناسب مع خيارات الأجهزة المحددة للشاشة (على سبيل المثال ، وحدات المعلمات المثبتة).

• إجراء اختبارات وظيفية شاملة:اختبر كل معايير ووظائف:

  • العرض واللمس:تحقق من الوضوح والمعايرة

  • الكركج، SpO2، NIBP:استخدم جهاز محاكاة للمريض للتحقق من نوعية شكل الموجة والدقة العددية.

  • إنذارات:اختبروا جميع وظائف الإنذار

  • الشبكة والواجهات:التحقق من إيثيرنث ووظائف الموانئ المتسلسلة إذا كان ذلك مناسباً.

• سجلات الأخطاءاستخدم وضع الخدمة لإزالة أي سجلات أخطاء تاريخية من اللوحة الأم السابقة.

5الوثائق والامتثال

• سجل الخدمة:توثيق الدقة الإجراء بأكمله في سجل خدمة الجهاز. تشمل التاريخ، سبب الاستبدال، أرقام أجزاء اللوحة الرئيسية القديمة والجديدة،ونتائج جميع الاختبارات والمعايرات.

• الامتثال التنظيمي:يجب إجراء هذا الإصلاح وفقًا لمواصفات جنرال إلكتريك ولوائح الأجهزة الطبية ذات الصلة (مثل FDA و CFDA) للحفاظ على امتثال الجهاز وسلامته للاستخدام السريري.

تحذير أخير: هذا إجراء معقد للموظفين المؤهلين تأهيلا عاليا فقط.يمكن أن يضر التثبيت الخاطئ باللوحة الأم الجديدة أو المكونات الأخرى بشكل دائم، مما يؤدي إلى إصلاحات مكلفة وجعل جهاز دعم الحياة غير آمن لاستخدام المريض.
