اللوحة الأم اللوحة الرئيسية للاستخدام لـ Mindray IMEC12 مراقبة المريض PN 051-002516-00

منتوج وصف

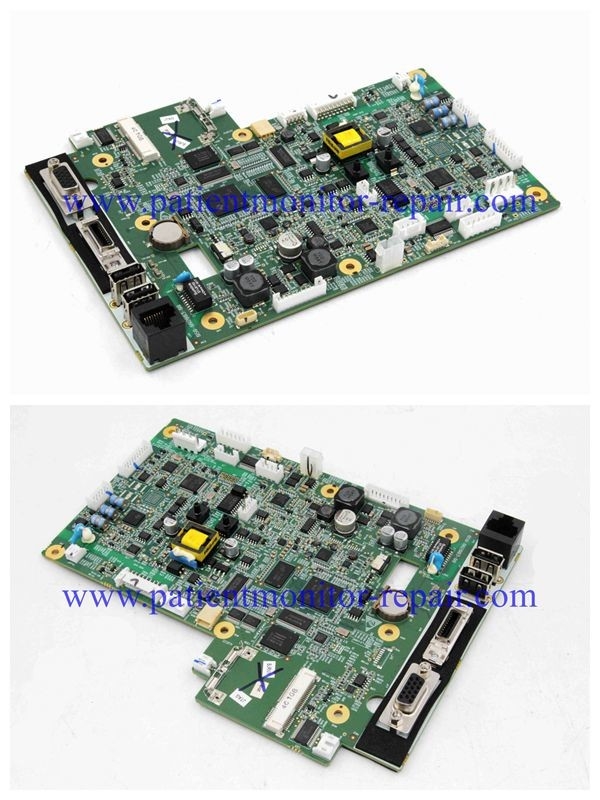

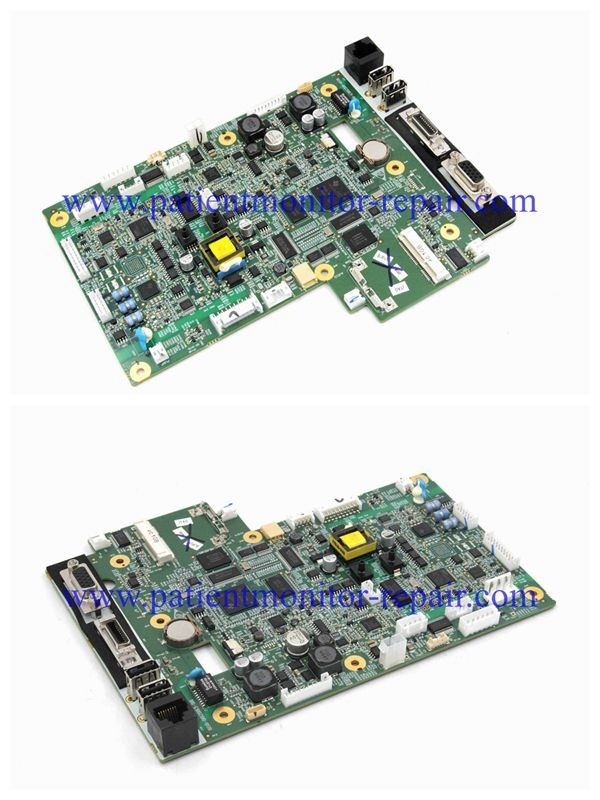

اللوحة الرئيسية لـ iMEC12 (PN: 051-002516-00)

معلومات عامة

• تطابق النموذج: مصممة خصيصاً لمراقبة المرضى بجهاز Mindray iMEC12.
• رقم الجزء: 051-002516-00
• الوظيفة الرئيسية: تعمل كوحدة معالجة مركزية لمراقب المريض ، وإدارة اكتساب الإشارة ومعالجتها وعرضها والاتصالات.

الخصائص الرئيسية

• ✅التكامل العالي: يجمع بين وظائف مراقبة المرضى المتعددة في لوحة صغيرة واحدة.
• ✅معالجة الإشارات متعددة الأشكال: يدعم وحدات ECG و SpO2 و NIBP و RESP و TEMP و IBP.
• ✅معالجة البيانات في الوقت الحقيقي: قادرة على معالجة البيانات الفسيولوجية في الوقت الحقيقي وتقديم أشكال الموجات.
• ✅دعم واجهة الشاشة اللمسية: واجهة مع شاشة iMEC12s 12.1 بوصة.
• ✅تصميم وحدات: يسمح باستبدال وصيانة سهلة داخل وحدة الشاشة.
• ✅حافلة الاتصال الداخلي: يشمل الحافلات المتسلسلة وباصات البيانات للاتصال مع لوحات الأجهزة الطرفية وأجهزة الاستشعار.
• ✅البرمجيات الثابتة قابلة للتحديث: يدعم تحديثات البرمجيات / البرمجيات الثابتة عبر USB أو واجهة الخدمة.

المواصفات التقنية

• المعالجالمعالج المدمج القائم على ARM (قد يختلف النموذج المحدد حسب دفعة الإنتاج)
• الذاكرة: ذاكرة رام و فلاش متكاملة لتشغيل النظام وتخزين البيانات
• موانئ الدخول والخروج:
  • منافذ USB (للتحديثات واتصالات الأجهزة الخارجية)
  • الموانئ المتسلسلة (للتواصل الداخلي مع الوحدات)
  • واجهة الشاشة (للتواصل على شاشة LCD)
• إمدادات الطاقة: مصممة للعمل داخل نظام الطاقة المنظم لوحدة iMEC12 (عادة مدخل 12V DC)
• التبريد: التبريد السلبي، لا أجزاء متحركة

مواصفات البيئة

• درجة حرارة العمل: 0°C إلى 40°C (32°F إلى 104°F)
• درجة حرارة التخزين: -20 درجة مئوية إلى 60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)
• الرطوبة: 15٪ إلى 95٪ غير مكثفة

التطبيقات

• تستخدم في مستشفيات لمراقبة مستمرة للمرضى البالغين والأطفال والمواليد الجدد
• يدعم وحدات مراقبة مختلفة اعتمادا على حالة المريض والاحتياجات السريرية.

واجهات المستشعرات المدعومة

1.واجهة الكارديوجرام الكهربائي

• نوع الجهاز: كابل الكارديوم الكهربائي ذو 3 أو 5 كابلات
• بروتوكول الواجهة: إدخال الإشارة التناظرية عن طريق دوائر وحدات ECG المخصصة
• الوظيفة: يقيس النشاط الكهربائي للقلب ، يدعم عدم انتظام ضربات القلب وتحليل قطاع ST

2.واجهة SpO2 (مقاس الأكسجين النبض)

• التقنيات المدعومة: Mindray SpO2، وNellcor أو Masimo اختياري (اعتمادا على التكوين)
• نوع الجهاز: DB9 أو منفذ مستشعر SpO2 وحداتي
• الوظيفة: يقيس ملء الأكسجين في الدم ومعدل النبض

3.واجهة NIBP (ضغط الدم غير الغازي)

• نوع الجهاز: وصلة خرطوم الأكمام القياسية NIBP (غالبا ما يكون نوع اتصال سريع)
• واجهة: يتم التحكم بها عن طريق إشارات رقمية إلى وحدة NIBP الروحية
• الوظيفة: قياس التذبذبات للضغوط الانقباضية، الانبساطية، و MAP

4.واجهة RESP (التنفس)

• طريقة: التنفس القائم على الاكتئاب عن طريق خطوط ECG
• نوع الواجهة: لا يوجد رابط منفصل؛ يستخدم واجهة قيادة ECG
• الوظيفة: قياسات معدل التنفس على أساس عائق الصدر

5.واجهة TEMP (الحرارة)

• نوع الجهاز: YSI-400 أو YSI-700 متوافقة منفذ الحرارة (((
• عدد القنوات: عادة ما يدعم مراقبة درجة الحرارة القناة المزدوجة
• الوظيفة: مراقبة درجة حرارة الجسم في القلب والسطح

6.واجهة IBP (ضغط الدم الغازي)

• نوع الجهاز: وصلة دائرية متعددة الدبابيس لمحولات الضغط المستخدمة مرة واحدة
• القنوات: عادة ما يصل إلى قناتين (IBP1 و IBP2)
• الوظيفة: مراقبة مباشرة للضغط الشرياني أو الوريدي أو داخل الجمجمة

7.ثاني أكسيد الكربون (التصوير الكبرى، اختياري)

• النوع: الرسم البياني الرئيسي أو الجانبي (وحدة اختيارية)
• واجهة: الواجهة الرقمية أو المتسلسلة عبر فتحة الوحدة
• الوظيفة: قياسات ثاني أكسيد الكربون في نهاية المد والجزر (EtCO2) ومعدل التنفس

8.واجهة الشاشة اللمسية والعرض

• النوع: LVDS أو ما شابه ذلك لشاشة TFT
• شاشة لمسة: مدخل واجهة لمسة سعة أو مقاومة

9.USB / الموانئ المتسلسلة

• منافذ USB: لتصدير البيانات، تحديثات البرمجيات الثابتة، أجهزة مسح الباركود، الخ.
• الموانئ المتسلسلة RS232: للاتصال مع الأجهزة الخارجية (مثل أجهزة التنفس، آلات التخدير)

10.شبكة / منافذ الاتصال

• منفذ إيثيرنت: للاتصال HIS/EMR وأنظمة المراقبة المركزية
• وحدة Wi-Fi (اختياري): لنقل البيانات اللاسلكية
